希捷硬盘数据恢复, 电路板100781943 PCB到底那个芯片是ROM(bios)?

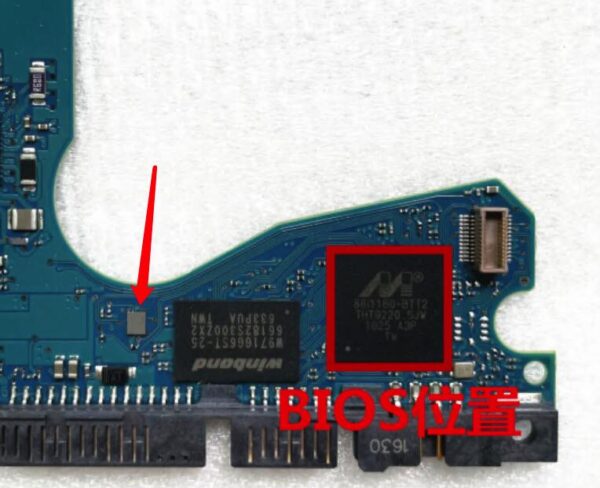

今天看到有位同行问希捷硬盘数据恢复更换电路板问题, 电路板100781943 PCB到底那个芯片是ROM? 同时也发了个电路板的图, 这个图大概是在淘宝上找的, 图上标注MCU marvell主芯片是ROM,当时大家看到热烈讨论,这图明显是有误导成分的, 因为这个希捷硬盘的ROM根本不在marvell上, 而是在附近一个类似晶体的芯片才是ROM(也就是箭头标注的).

100781943 PCB

100781943 PCB

为什么这个电路板的ROM不放在主芯片上呢? 电路板100781943大概是型号ST2000LM007,ST1000LM035这类希捷rosewood系列硬盘的电路板,一般marvell主芯片的内存ROM的容量都很少, 可能只有几百kb,早期的西数三星硬盘很多rom都内置在marvell芯片里面,但系列硬盘的rom都是以MB为单位的, 根本放不下所以厂家把数据放到了外置ROM上. 这种rom芯片体积少大概在rosewood系列希捷硬盘开始使用, 同时在一些比较新的硬盘电路板上也看到了有这种芯片的位置, 虽然这些新的台式机硬盘电路板上有足够的位置放一个大的ROM芯片, 但厂家同时也设计了兼容这种体积少的rom芯片.
